Comment fonctionne une chaîne de production entièrement automatique-à grande vitesse pour le remplissage, le bouchage et l'emballage de liquides de bouteilles et de flacons en verre ?
Dans le paysage manufacturier moderne, les besoins d'efficacité, de précision et de stérilité sont plus critiques que jamais-en particulier dans les secteurs pharmaceutique, cosmétique et agroalimentaire. Lorsque ces industries nécessitent la production en masse de produits liquides dans des bouteilles ou des flacons en verre, une ligne de production entièrement automatique à grande vitesse devient la pierre angulaire de leurs opérations.
🔍 1. Comprendre le processus complet d'une ligne de remplissage automatique à grande vitesse-
Une ligne de production entièrement automatique à grande vitesse pour le remplissage, le bouchage et l'emballage de bouteilles et de flacons en verre est un système hautement intégré et contrôlé avec précision-qui garantit une qualité de produit constante, un débit accru et des coûts de main-d'œuvre réduits.
Le processus comprend généralement les étapes suivantes :
Alimentation des bouteilles et nettoyage
Opération de remplissage de liquide
Bouchage et scellement
Étiquetage et codage
Emballage et cartonnage
Contrôle qualité et tri final
Chaque étape est conçue pour fonctionner de manière transparente avec la suivante, dans le cadre d'une automatisation-à grande vitesse et de normes industrielles strictes (telles que GMP et ISO), garantissant ainsi la sécurité, l'efficacité et la précision tout au long du processus de production.
💡 2. Comment les machines de remplissage automatiques à grande vitesse- traitent-elles les flacons et les bouteilles en verre ?
Les bouteilles et flacons en verre se présentent sous différentes formes, tailles et épaisseurs de matériaux, et les systèmes de remplissage automatique à grande vitesse-sont conçus pour s'adapter à plusieurs types de conteneurs sans compromettre la vitesse ou la précision.
Systèmes de manutention de bouteilles :-les plates-formes à grande vitesse utilisent des convoyeurs vibrants, des roues en étoile ou des bras mécaniques pour garantir une manipulation précise et douce des bouteilles.
Adaptabilité : les systèmes sont souvent modulaires et peuvent être personnalisés pour s'adapter à différentes tailles de conteneurs, volumes de remplissage et niveaux de viscosité du produit.
Environnements stériles et propres : en particulier dans l'industrie pharmaceutique, ces lignes fonctionnent dans les zones ISO de classe 5 (grade A) pour maintenir la pureté esthétique et microbienne.
Que vous travailliez avec des flacons de médicaments injectables ou des bouteilles en verre pour crèmes cosmétiques, la conception de ces machines garantit une insertion transparente, une fermeture hermétique et un risque de contamination minimal.
⚙️ 3. Quels sont les éléments clés d'un système de remplissage et d'emballage entièrement automatisé ?
Ces systèmes sont complexes, chaque composant jouant un rôle essentiel dans l’efficacité et la qualité globales du processus. Voici les parties essentielles :
✅ Le système d'alimentation
Responsable du transport des bouteilles stérilisées et nettoyées du stockage jusqu'à la zone de remplissage. Les systèmes avancés utilisent des plateaux vibrants, des roues en étoile et des trémies d'alimentation pour garantir un flux cohérent et organisé.
✅ La station-service
C'est là que se produit la livraison de fluide. Les machines utilisent des pompes péristaltiques, des remplisseurs basés sur le poids-ou des remplisseurs basés sur le volume-pour fournir la quantité exacte de liquide requise.
Précision : la précision de remplissage typique varie de ±0,5 % pour les systèmes basés sur le volume-et de ±0,1 % pour les systèmes basés sur le poids-, garantissant ainsi la cohérence et la réduction des déchets.
Technologie FS&S : La fonction « Fill Start & Stop » permet au système d'arrêter le remplissage si une bouteille est manquante, évitant ainsi un remplissage excessif ou insuffisant.
✅ L'unité de bouchage et de scellage
Une fois remplis, les flacons ou bouteilles sont acheminés vers la station de bouchage et de scellage, où ils sont automatiquement scellés à l'aide de bouchons en plastique, de bouchons en caoutchouc ou de joints en aluminium.
Exigences de stérilité : dans les salles blanches de catégorie A, ce processus est effectué avec un flux d'air laminaire, des systèmes de-nettoyage-place (CIP) et des tests d'intégrité des joints.
✅ Le module d'étiquetage et de codage
Une fois scellées, les bouteilles sont souvent étiquetées avec des codes QR, des numéros de lot ou des dates de péremption. Cette étape est cruciale pour la traçabilité, l’identification des produits et la conformité réglementaire.
Étiquetage synchronisé : le système d'étiquetage garantit un placement précis sans inclinaison ni désalignement.
✅ La Section Emballage et Cartonnage
Ici, les bouteilles remplies et étiquetées sont mises en boîte, cartonnées et empilées à l'aide d'emballeuses automatisées, de plieuses de boîtes et de systèmes de convoyeurs.
Précision de l'emballage : ces machines garantissent un empilage correct, une fermeture hermétique des boîtes ainsi qu'un poids et un nombre corrects pour chaque colis.
✅ Systèmes de contrôle qualité et de rejet
Contrairement aux lignes de base, les systèmes modernes intègrent des -mécanismes de contrôle qualité en temps réel, tels que :
Systèmes d'inspection visuelle : vérifiez les défauts, les bulles d'air et les niveaux de remplissage appropriés.
Systèmes de vérification du poids : assurez-vous que chaque bouteille a le bon volume.
Rejet automatisé : les bouteilles qui échouent à l'inspection sont séparées et rejetées automatiquement, sans intervention manuelle.
💧 4. Comment le remplissage de liquide est-il réalisé avec précision dans une ligne à grande vitesse ?
L'un des aspects les plus importants d'une ligne de remplissage automatique à grande vitesse-est la précision. Tout écart dans la quantité de liquide distribuée peut affecter la qualité du produit, la conformité réglementaire et la sécurité.
Précision dans le remplissage : le rôle de la technologie
Différentes technologies de remplissage sont utilisées pour garantir l'exactitude :
Pompes péristaltiques : elles sont très précises et minimisent le contact avec le produit, idéales pour le remplissage stérile.
Capteurs de poids et cellules de pesée : utilisés pour le remplissage-basé sur le poids, en particulier pour les médicaments sur ordonnance et les cosmétiques.
Systèmes de vision : ils sont utilisés pour détecter les niveaux de remplissage, la précision des étiquettes et l'intégrité des conteneurs.
Par exemple, lors du remplissage d’un flacon d’antibiotique de 10 ml, le système :
Positionnez le flacon avec précision.
Livrez exactement 10,2 ml (pour tenir compte de toute perte lors de la mise en place du bouchon).
Terminez le remplissage en moins d'une seconde, en conservant une précision de ± 0,5 %.
Assurez-vous que le bouchon est correctement mis en place, sans déformation.
Ce niveau de précision est particulièrement vital dans l'industrie pharmaceutique, où la cohérence et la sécurité ne sont pas-négociables.
🧼 5. Le processus de bouchage et de scellement : une étape critique de l'automatisation
Le bouchage et le scellage ne sont pas de simples étapes de maintenance - : ils sont essentiels à l'intégrité du produit, à sa longue durée de conservation et à sa sécurité. Dans les secteurs pharmaceutiques et cosmétiques, une fermeture hermétique est essentielle pour éviter toute contamination.
Mécanismes de plafonnement
Capsulage rotatif : glisse les bouteilles sous une tête de bouchage et insère automatiquement le bouchon.
Coiffage sous vide : garantit que le bouchon est bien en place sous une pression contrôlée, minimisant ainsi les poches d'air à l'intérieur du flacon.
Étanchéité : les machines utilisent souvent des joints à haute résistance et des tests de pression pour garantir le maintien de l'intégrité de la fermeture des conteneurs.
Test d'intégrité des joints
Chaque flacon scellé est soumis à un test d’intégrité du sceau utilisant :
Détection de fuite sous vide
Tests de pression
Inspection visuelle
Ces tests sont particulièrement importants dans les environnements conformes aux BPF-, où une contamination mixte ou une défaillance du joint peuvent compromettre la sécurité et l'efficacité du produit final.

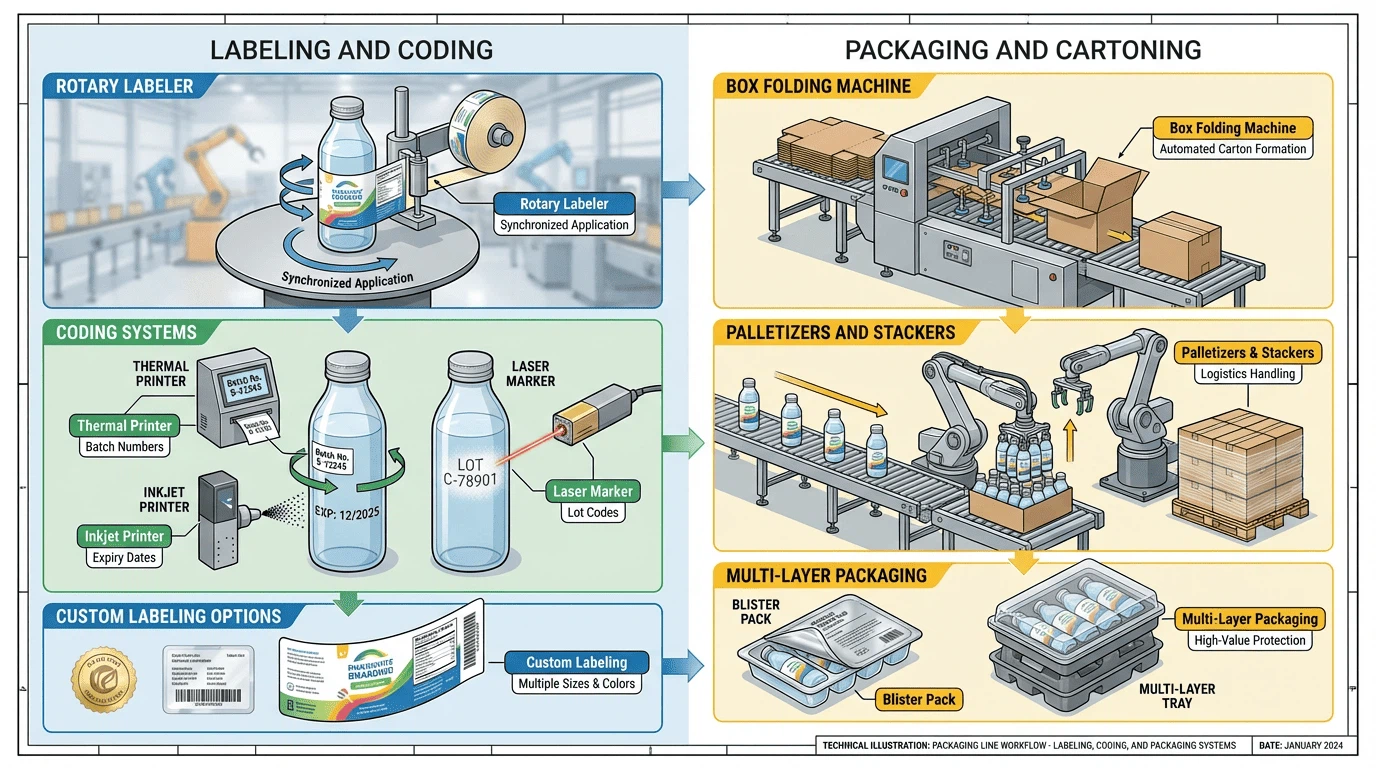

🖨️ 6. Quelles techniques sont utilisées pour l'étiquetage et l'emballage final ?
L'étiquetage et l'emballage sont les étapes finales qui garantissent que votre produit est prêt à être distribué, utilisé et conforme.
✅ Étiquetage et codage
Application synchronisée : les étiquettes sont appliquées à l'aide d'étiqueteuses rotatives qui font tourner la bouteille tout en appliquant l'étiquette.
Systèmes de codage : ceux-ci peuvent inclure l'impression thermique directe, l'impression à jet d'encre ou le marquage laser pour appliquer les numéros de lot, les dates de péremption et les codes de lot.
Étiquetage personnalisé : des options pour différentes tailles, couleurs et matériaux d'étiquettes sont souvent disponibles pour répondre aux diverses exigences du produit.
✅ Emballage et cartonnage
Les systèmes d'emballage automatiques modernes comprennent :
Machines à plier les boîtes : pliez les cartons automatiquement.
Palettiseurs et empileurs : organisez les produits en palettes ou en piles pour faciliter la manutention logistique.
Emballages multicouches ou blisters : utilisés pour les produits-de grande valeur ou sensibles à l'environnement-.
Ces systèmes offrent souvent une visibilité-en temps réel, permettant un suivi des lots et une coordination logistique fluides.
🔬 7. Contrôle qualité et tests dans la ligne de production automatisée
Garantir la qualité et la cohérence des produits est l’objectif ultime de toute ligne de remplissage et d’emballage automatisée. C'est pourquoi le système comprend des mesures avancées de contrôle de qualité à chaque étape.
✅ Dans les-inspections de processus
Chaque 100e bouteille peut être pesée pour vérifier l’exactitude du remplissage.
Les caméramans à haute-résolution effectuent des analyses de micro-défauts, détectant les poils, les particules et le désalignement des étiquettes.
Des systèmes d'inspection visuelle et à rayons X-sont utilisés pour garantir l'intégrité des conteneurs et des produits.
✅ Test du produit final
Test d'intégrité du joint : garantit l'absence de fuite et la résistance du joint.
Inspection dimensionnelle : vérifie la forme de la bouteille, la position du bouchon et la cohérence du produit.
✅ Critères d'acceptation
Chaque système dispose de critères d'acceptation prédéfinis pour :
Précision de remplissage
Qualité de l'étiquette
Performances d'étanchéité
Stabilité de l'emballage
Seuls les produits qualifiés sont envoyés à l’étape finale de tri et d’emballage.
💥 8. Innovations techniques qui favorisent une automatisation-à grande vitesse du remplissage et de l'emballage
L'essor de la fabrication intelligente a placé les technologies innovantes à l'avant-garde de la production automatisée-à grande vitesse. Certaines des innovations les plus marquantes comprennent :
IA et apprentissage automatique
Ces systèmes peuvent apprendre des lots précédents et ajuster les volumes de remplissage et les pressions de bouchage pour de meilleures performances.
La détection des défauts basée sur l'IA-réduit les faux rejets et améliore l'efficacité de la production.
IoT et surveillance-en temps réel
Les machines compatibles IoT-permettent d'effectuer des diagnostics à distance,-la collecte de données en temps réel et la maintenance prédictive.
Cela garantit un fonctionnement cohérent et un dépannage rapide.
Analyse et traçabilité des données
Les systèmes modernes suivent les indicateurs de performance clés (KPI), tels que le temps de cycle, la précision de remplissage et l'efficacité opérationnelle.
Ils fournissent également des enregistrements de fabrication traçables, garantissant le respect des réglementations telles que la FDA et l'EMA.
Ces technologies améliorent non seulement l'efficacité, mais garantissent également la traçabilité des produits et une assurance qualité automatisée.
🚫 9. Défis et solutions courants dans le remplissage et le conditionnement de flacons en verre à grande vitesse-
Même si l'automatisation à grande vitesse-change la donne-, elle n'est pas sans défis. Voici quelques-uns des problèmes les plus courants et comment ils sont résolus :
| Problème courant | Solution efficace |
|---|---|
| Désalignement de la bouteille | Utilisation de plateaux vibrants, de roues en étoile et de bras robotisés pour un positionnement précis |
| Dérive d’étalonnage de la pompe | Mettez en œuvre des protocoles de recalibrage automatisés et une -surveillance des données en temps réel |
| Risques de contamination | Maintenir les salles blanches ISO 5 (Grade A) et les systèmes à flux d'air laminaire |
| Erreurs d'étiquetage | Utilisez des systèmes de vision-haute résolution pour détecter l'emplacement des étiquettes et les ajuster automatiquement. |
| Défaillance du joint lors du bouchage | Utiliser des capteurs de force de sertissage et des protocoles de bouchage stricts pour une étanchéité sûre |
| Sur-remplissage ou sous-remplissage | Utiliser des systèmes de pesée et de contrôle du volume conformes aux BPF-pour un dosage précis |
En résolvant ces problèmes grâce à une automatisation et un contrôle qualité avancés, vous pouvez réduire considérablement les temps d'arrêt, les défauts de produits et les coûts.
🧑🔬 10. Applications industrielles : des produits pharmaceutiques aux cosmétiques
Ces lignes-haute vitesse entièrement automatiques sont polyvalentes et applicables dans plusieurs secteurs :
Industrie pharmaceutique
Les médicaments injectables, les vaccins et les médicaments en poudre reposent sur un remplissage et un scellage stériles.
Des normes élevées d’hygiène et de cohérence sont cruciales dans ce secteur.
Industrie Cosmétique
Les sérums, lotions et parfums sont souvent emballés à l'aide de ces systèmes.
Les conceptions de conteneurs minces et la production en petits lots-sont prises en charge avec une configuration modulaire.
Industrie alimentaire et des boissons
Les bouteilles de jus, de sodas et d’alcool sont remplies et scellées à grande vitesse.
Des matériaux-sûrs pour les aliments et une manipulation hygiénique sont essentiels.
Laboratoire et industrie chimique
Les petits flacons destinés au laboratoire sont conditionnés à l'aide de systèmes de remplissage de haute-précision.
Ces systèmes garantissent l’intégrité des échantillons, le suivi des lots et un scellement sécurisé.
Chacun de ces secteurs bénéficie de la rapidité, de la fiabilité et de la précision offertes par l'automatisation à grande vitesse.
11. Guangzhou Rito Packaging Machinery : un partenaire de confiance en matière d'automatisation
Avec plus de 10 ans d'expérience dans le développement de solutions d'emballage, Guangzhou Rito Packaging Machinery Co., Ltd. est devenu l'un des principaux fabricants de systèmes de remplissage et d'emballage automatiques à grande vitesse-pour bouteilles et flacons en verre.
Pourquoi choisir Rito ?
10+ Brevets : Y compris les brevets d'invention, garantissant-une conception de pointe et un leadership technologique.
Personnalisation flexible: Adapté à tous les secteurs-des produits pharmaceutiques aux cosmétiques.
Solutions clé en main: De la conception de l'équipement à l'installation sur site jusqu'à la formation complète en automatisation.
Réseau de services mondial: Avec des succursales et des centres d'agences dans plus de 40 pays et régions, dont la Chine, les États-Unis, l'Allemagne et au-delà.
Assurance qualité complète: Nos systèmes sont construits dans le respect des normes GMP, ISO et FDA, garantissant ainsi des opérations sûres et fiables.
Réponse rapide et assistance-après-vente: Nous proposons une maintenance à vie, des mises à niveau logicielles et une assistance technique 24h/24 et 7j/7.
Que vous cherchiez à augmenter votre production, à réduire les coûts de main-d'œuvre ou à garantir la qualité et la sécurité des produits, Guangzhou Rito dispose de systèmes efficaces, fiables et hautes-performances pour répondre à vos besoins.
📈 12. L'avenir du remplissage et du conditionnement automatisés de liquides
À mesure que l’automatisation industrielle continue d’évoluer, la prochaine génération de lignes de remplissage comportera :
Plus d'intégration de l'IA pour une prise de décision intelligente-.
Efficacité énergétique améliorée grâce à des systèmes intégrés de CIP et de recyclage.
Une plus grande flexibilité avec des changements rapides et une compatibilité multi-produits.
Surveillance et contrôle à distance via les plateformes IoT.
Ces innovations façonnent l’avenir de l’automatisation de l’emballage, en la rendant plus efficace, plus sûre et plus durable.
✅ Réflexions finales et résumé
Une ligne de production entièrement automatique à grande vitesse pour le remplissage, le bouchage et l'emballage de bouteilles et de flacons en verre est la pierre angulaire de la fabrication moderne, en particulier dans les industries pharmaceutique et cosmétique.
De l'alimentation des bouteilles à l'emballage final, ces systèmes sont conçus pour la précision, la rapidité et la stérilité. Ils réduisent les erreurs, augmentent l’efficacité de la production et garantissent la conformité aux normes GMP, ISO et FDA.
Si vous recherchez des solutions de remplissage fiables,-hautes performances et conformes, Guangzhou Rito Packaging Machinery Co., Ltd. est prête à vous accompagner dans votre parcours d'automatisation avec des systèmes innovants, personnalisables et entièrement automatisés.
